矩形电磁吸盘是电磁吸盘的一种，常用于平面磨床的磨削加工。
矩形标准电磁吸盘通常分为横极电磁吸盘和纵极电磁吸盘两种，吸力可达100N/㎝²，高刚性，精度稳定，热变量非常小，特别线圈设计，磁力均匀稳定，定位可靠，操作方便。

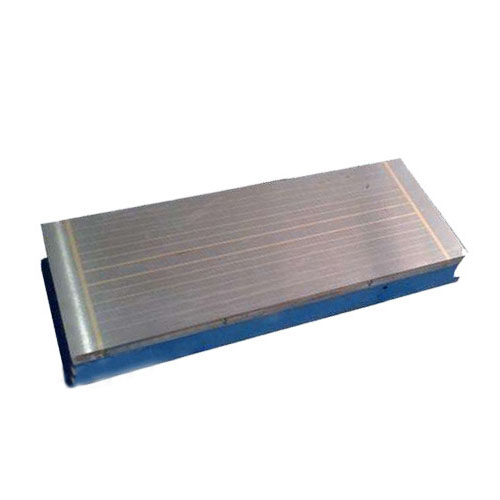

图片·示意
产品·特点
吸力高
矩形标准电磁吸盘通常分为横极电磁吸盘和纵极电磁吸盘两种，吸力可达100N/㎝²。
精度稳定
高刚性，精度稳定，热变量非常小。
定位可靠
独特线圈设计，磁力均匀稳定，定位可靠，操作方便。
技术·规格

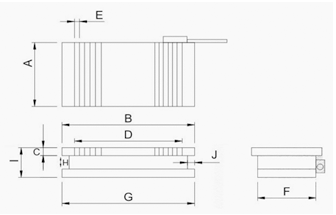

| 型号 Model | 主要尺寸 Dimension | 净重N.W(kg) | 额定电压DCV | 额定电流(A) | |||||||||
| A | B | C | D | E | F | G | H | I | J | ||||
| X11 200*630 | 200 | 630 | 30 | 550 | 22(18+4) | 192 | 616 | 20 | 100 | 30 | 90 | 110 | 1 |
| X11 250*500 | 250 | 500 | 30 | 400 | 22(18+4) | 244 | 494 | 20 | 95 | 30 | 86 | 110 | 1 |
| X11 300*600 | 300 | 500 | 30 | 510 | 22(18+4) | 285 | 590 | 20 | 88 | 30 | 120 | 110 | 1.1 |
| X11 300*680 | 300 | 680 | 30 | 600 | 22(18+4) | 296 | 730 | 20 | 116 | 30 | 134 | 110 | 1.36 |
| X11 300*800 | 300 | 800 | 30 | 730 | 22(18+4) | 296 | 795 | 20 | 116 | 12 | 170 | 110 | 1.8 |
| X11 320*800 | 320 | 800 | 30 | 704 | 22(18+4) | 314 | 790 | 20 | 100 | 12 | 171 | 110 | 1.8 |
| X11 300*1000 | 300 | 1000 | 30 | 900 | 22(18+4) | 294 | 990 | 20 | 110 | 12 | 196 | 110 | 2 |
| X11 320*1000 | 320 | 1000 | 30 | 900 | 22(18+4) | 314 | 990 | 20 | 110 | 12 | 232 | 110 | 2 |
| X11 400*800 | 400 | 800 | 30 | 704 | 22(18+4) | 392 | 816 | 20 | 105 | 10 | 213 | 110 | 1.45 |
| X11 400*1000 | 400 | 1000 | 30 | 904 | 22(18+4) | 395 | 996 | 20 | 105 | 10 | 255 | 110 | 1.9 |
| X11 500*1000 | 500 | 1000 | 30 | 858 | 22(18+4) | 492 | 1016 | 20 | 105 | 10 | 387 | 110 | 2 |
| X11 600*1000 | 600 | 1000 | 30 | 858 | 22(18+4) | 592 | 1016 | 20 | 107 | 10 | 432 | 110 | 2.4 |
| X11 800*1000 | 800 | 1000 | 30 | 858 | 22(18+4) | 795 | 1026 | 20 | 115 | 15 | 523 | 110 | 3.2 |
| X11 500*1500 | 500 | 1500 | 30 | 1372 | 22(18+4) | 492 | 1490 | 20 | 112 | 15 | 643 | 110 | 5 |
