  • 矩台磨GTS-4008AHR/AHD/MSI

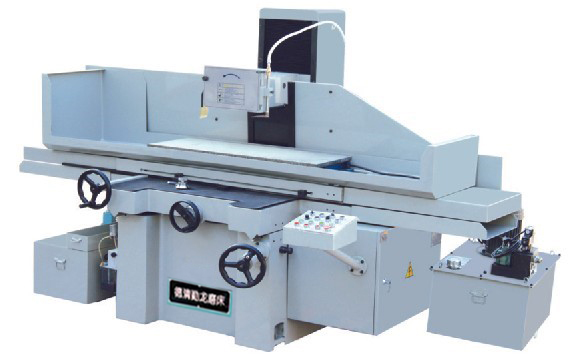

矩台磨GTS-4008AHR/AHD/MSI
卧轴矩台平面磨床主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。
全国热线

18072822299/400-618-6887

矩台磨GTS-4008AHR/AHD/MSI

GTS-4008AHR/AHD/MSI

能力

工作台工作面积(×mm)

800x400

工作台面至主轴中心最大距离(mm)

600

工作台面最大承受重量(Kg)

550

工作台

工作台T型槽(mm×N)

14x3

工作台速度(m/min)

5-25

前后手轮进刀(mm)

一格

0.02

一圈

4

前后自动进给(mm)

AHR/AHD0.1-10

MSI0.03-20

前后马达转速(R.p.m)

50 HZ

700

60 HZ

840

砂轮

砂轮尺寸(mm)

355x(20-40)x127

砂轮转速(R.p.m)

50 HZ

1450

60 HZ

1750

上下结构

最大移动量(mm)

500

上下手轮进刀(mm)

一格

0.002

一圈

0.4

自动给进量(mm)

AHD/MSI0.001-0.04

上下快速移动量(mm/min)

180

马达

主轴马达(HP×P)

7.5x4

油压马达(HP×P)

3x6

吸尘马达(HP×P)

1/2x2

冲水马达(HP×P)

1/8x2

上下驱动马达(W)

AHR80w

AHD/MSI400w

前后驱动马达(W)

AHR/AHD40w

MSI 400w

尺寸

机器尺寸(mm)

2300x3850x1980

净重(Kg)

2600

毛重(Kg)

3000



卧轴矩台平面磨床主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。

根据工件材料、形状,可采用不同的装夹、定位方法。一般平面,可以采用电磁吸盘或直接紧固于工作台上进行磨削加工;平面、直角面、任意角度、圆柱端面及其它一些特殊形状,可在夹具或多功能强力电磁吸盘上进行磨削加工。


一、性能:

1、AHR:前后、左右自动,上下快动;

2、AHD:前后、左右、上下三轴全自动,上下伺服;PLC程序伺服电机控制,带触摸屏操作;

3、MSI:前后、左右、上下三轴全自动,双轴伺服,PLC程序伺服电机控制,带触摸屏操作;

二、设备的结构

1)设备的总体布局

1.卧轴矩台平面磨床

2.砂轮架的砂轮冷却由独立的冷却系统,在每个砂轮上均有冷却液喷嘴,在设备一端有独立冷却水箱。

3.在磨床床身的一端,具有独立的润滑控制油箱,该润滑系统对工作台运动的导轨进行连续的润滑。

2)磨床的主要机械结构特性

注:1、主要结构部分采用强度、耐磨性、耐热性均较好,减振性能良好的灰铸铁HT250。内部合理布筋,增强了刚性。 X轴(工作台)用油压驱动做往复运动;Y轴(前后方向)采用托板式由电机驱动滚珠丝杆进行往复运动; Z轴(磨头)通过蜗轮带动“ T”型丝杆进行往复运动,以保证其进刀精准;

3)导轨形式

注:采用一“V”一“平”铁塑导轨;

4)砂轮架结构

注:砂轮架采用双层布筋,以保证其刚性;磨头上下运动采用滑板式结构,可以辟免由于工作年限长导致进刀不准;

5)整机电气系统采用多个电器组进行控制。并有以下几点:

1>、安全保护(机械互锁)指将上下进刀与砂轮转动进行互锁,只有砂轮转动时才可以进刀,能有效防止因人为操作不挡引起的不必要损失;

2>、(电路的)过载是指无故障情况下电路超过满载值;

3>、紧急停止是指在某种紧急情况下需要停止时的操作;
4 >、本机完成符合GB5226.1-2002/IEC60204-1:2000机械安全机械电气设备。

三、其它电气部件

注:1>、本机配24V20W照明灯;

2>、主轴(台湾松基--------+-2+-74

3>、主轴马达(台湾)

4>、油压马达(台湾油升)

5>、机械阀(台湾俊全兴)

6>、油压原件(台湾康百世)

7>、油压接头(俊仁管件)

8>、电气控制部分(西门子)

9>、伺服电机系统(日本三菱)
