勤龙SK7130型数控矩台平面磨床技术参数详情介绍
全国热线

18072822299/400-618-6887

SK7130型数控平面磨床技术参数

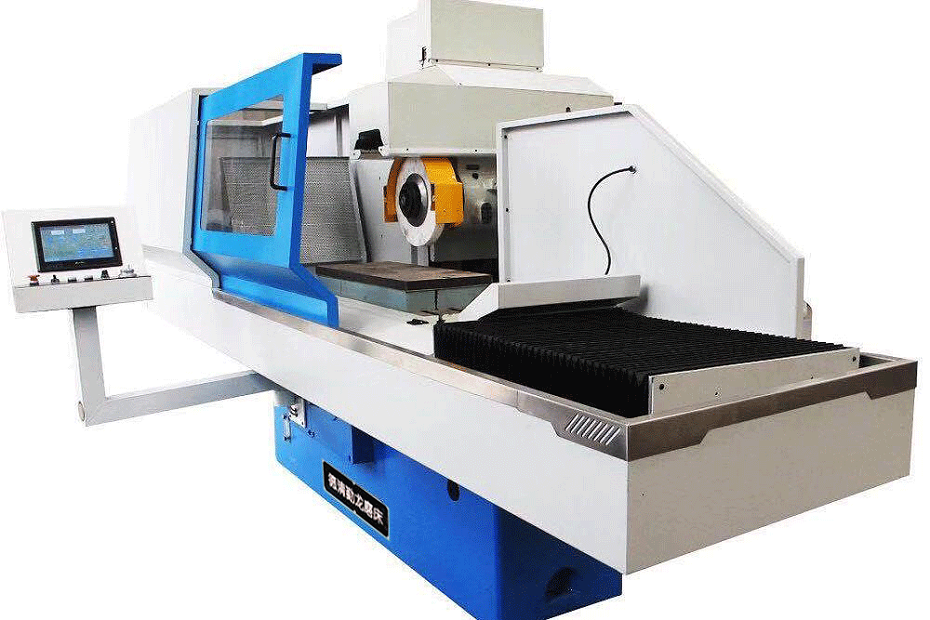

a0c00214c4f6ed9170f8012e73c6bc01.本机床采用拖板移动式,导轨为双V双平结构,工作台承载能力好,加工精度高,质 量可靠;

2.机床拥有独立的自润滑系统,稳定性好, 回转精度高;

3.横向和垂直轴进给均采用精密丝杆传动、伺服电机驱动,控制精准,进刀精度高,具有较高的性价比。



参 数(Specificafions)

单 位(Unit)

SK7130×1000







工作台

(Worktables)

工作台面尺寸(宽×长)

mm

300×1000

吸盘尺寸(宽×长)

mm

300×800

最大磨削尺寸(宽×长×高)

mm

300×800×400

工作台纵向行程(液动)

mm

200~1100

工作台速度(无级)

m/min

3~27

工作台T型槽数×宽度



3×18

工作台承载量

kg

499







磨 头

(Grinding wheel head)

砂轮轴中心到工作台面的距离

mm

135~575

磨头横向每行程断续进给量

mm/次

数控

砂轮轴转速

rpm

1440

垂直进给手轮刻度盘值

mm

0.01

手轮每转磨头进给量

横向进给

mm

数控无极变速

垂直进给

mm

数控无极变速

砂轮尺寸(外径×宽×内径)

mm

Φ(270~350)×40×Φ127

电机功率

(motor power)

电机总功率

kw

15

磨头电机功率

kw

11

工作精度

加工表面对基面的平行度

mm

300:0.005

表面粗糙度

μm

Ra0.63



机床重量

净重

kg

3700

毛重

kg

3900

机床外形尺寸(长×宽×高)

mm

3200×1900×2500

一、保修期及保修期后的服务

1.机床从验收合格之日起,整机保修12个月。

2.设备在质保期内出现故障,卖方4小时内有答复,72小时内赶到现场处理故障,免费服务并免费更换损坏的零件。

3.保修期过后,卖方将提供优惠的技术支持和服务以及零配件供应。

4.凡是人为损坏或未按《使用说明书》正确使用本机床造成机床损坏的,均不在保修之内;如发生事故由买方自己负责。

二、 培训

如买方需要,卖方服务人员应对买方的操作工、维修工及有关管理人员进行现场培训,培训内容主要是:机床主要结构及功能、安全操作规程及基本常识、各手轮手柄的功用、常见的故障和排除方法、机床的维护、保养及注意事项等。

三、技术资料清单

使用说明书(机械、液压部分,含机床维护等)                1份

使用说明书(电气部分,含电气原理图、接线图等)            1份

合格证明书                                                1份

装箱单:                                                  1份

四、机床附件清单

序号

附件名称

规格

数量

备注

1

电磁吸盘

300×800(标准型)

1块

标配

2

砂轮(带卡盘)

φ350×40×φ127

1 套

标配

3

砂轮平衡轴



1 支

标配

4

砂轮修整器(自制)



1 只

标配

5

地脚螺钉



3只

标配

6

机床垫铁



5付

标配

7

砂轮平衡架



1 只

标配

8

内六角扳手

3、4、5、6、8、10、12、14

各1

标配

注意:其中电磁吸盘和一套砂轮装在主机上;

五、机床安装调试及终验收

1.卖方应在合同生效后一个月内向买方提供“环境安装要求”,买方应根据此要求提前做好机床的安装准备工作。

2.机床到达用户地并开箱后,买方按“装箱单”中的内容进行逐项清点验收。如需卖方帮助安装调试,则应及时通知卖方。

3.卖方接到买方需安装调试的通知后,应及时派人前往买方地进行机床的安装调试工作。买方派专人协助,并提供必要的工具和相应的便利。

4.安装调试完成后,对试件进行磨削加工,并检查试件的精度及粗糙度达客户要求(在该机型规定的精度范围内)。

5.验收完毕,买方在验收合格单上签字。

6.买方对运抵安装现场的机床存放时间不得超过45天,若超过45天不进行安装,将从45天后视同该机床已经验收合格,并开始计算质保期时间。

六、机床执行标准

本机床产品贯彻JB/T 1579-1999标准的相关标准和行业标准

机床部件

数量

备 注

主机

1套

含:床身、拖板、工作台、立柱、磨头等

电气系统

1套

含:电气控制柜、操纵箱等

液压及润滑系统

1套

含:液压泵、液压阀、液压管路、接气管、润滑管路等

冷却系统

1套

含:水泵、等



序号

名 称

特  点

制造厂家

1

主轴

合金钢经多次热处理

自制

2

主轴轴承P4级

滚动轴承(精度高)

外购(哈轴)

3

滚珠丝杆(垂直、横向)

高精度

外购(哈轴)

4

蜗轮蜗杆

装在垂直进给减速器上

自制

5

主轴轴瓦

磨头上

自制

七、机床控制系统介绍(列表详细介绍)

SKM130数控高精平面磨床数控系统,面板带有10寸触摸屏,可显示Z/Y轴的进给尺寸,分为粗、精及无火花磨削,可数字化设置进给次数及每次的进给量。调节磁盘吸力大小,Y轴可数字化设置磨削距离,Z轴具有磨削完成回复原点及机床主轴、液压、水泵停止功能。设备工作台做左右运动(X),滑到架做前后运动(Y),主轴头座做上下运动(Z),立柱与主机座固定式结构,X轴液压传动,Y/Z轴采用交流电机驱动丝杆传动。机床采用PLC控制系统,带有手摇脉冲发生器。各电路设有短路保护装置及过载保护装置。生产厂家:杭州东宏自动化设备有限公司

主要电气配件:

序号

名 称

代号

制造厂家

1

交流接触器



施耐德

2

空气开关



施耐德

3

继电器



施耐德

4

接近开关



OMRON

5

按钮



施耐德

6

伺服电机



SIEMENS

7

伺服电机驱动器



SIEMENS

8

变压器



九川

9

操作屏



SIEMENS

八、机床工作环境要求

◇ 电源:三相交流电380V±10%,50Hz±1%,控制电压:DC24V±10%。

◇ 环境温度:               -5°C~ +40°C

◇ 相对湿度:                ≤85%

◇ 机床安装在远离震源,热源,热流,且地基厚实的车间里。

文章编辑:德清勤龙磨床

2019年12月2日
