  • 横极电磁吸盘

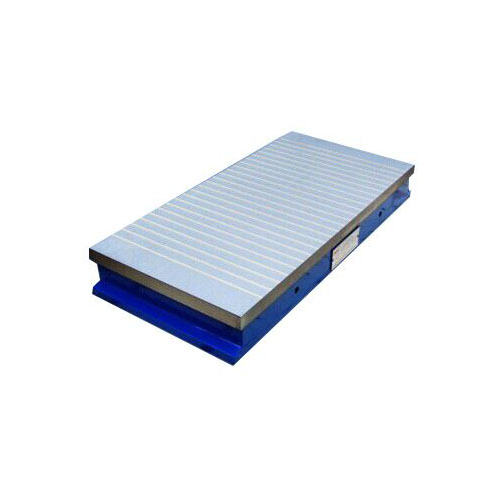

矩形横极电磁吸盘

矩形电磁吸盘是电磁吸盘的一种,常用于平面磨床的磨削加工。
矩形标准电磁吸盘通常分为横极电磁吸盘和纵极电磁吸盘两种,吸力可达100N/㎝²,高刚性,精度稳定,热变量非常小,特别线圈设计,磁力均匀稳定,定位可靠,操作方便。

全国热线

18268261322


图片·示意


resource/images/ce39e7578b70487281a0ff41b2f6dec8_26.png

产品·特点


  • 吸力高吸力高

    矩形标准电磁吸盘通常分为横极电磁吸盘和纵极电磁吸盘两种,吸力可达100N/㎝²。

  • 精度稳定精度稳定

    高刚性,精度稳定,热变量非常小。

  • 定位可靠定位可靠

    独特线圈设计,磁力均匀稳定,定位可靠,操作方便。















  • 技术·规格


    型号  Model 主要尺寸 Dimension 净重N.W(kg) 额定电压DCV 额定电流(A)
    A B C D E F G H I J
    X11 200*630 200 630 30 550 22(18+4) 192 616 20 100 30 90 110 1
    X11 250*500 250 500 30 400 22(18+4) 244 494 20 95 30 86 110 1
    X11 300*600 300 500 30 510 22(18+4) 285 590 20 88 30 120 110 1.1
    X11 300*680 300 680 30 600 22(18+4) 296 730 20 116 30 134 110 1.36
    X11 300*800 300 800 30 730 22(18+4) 296 795 20 116 12 170 110 1.8
    X11 320*800 320 800 30 704 22(18+4) 314 790 20 100 12 171 110 1.8
    X11 300*1000 300 1000 30 900 22(18+4) 294 990 20 110 12 196 110 2
    X11 320*1000 320 1000 30 900 22(18+4) 314 990 20 110 12 232 110 2
    X11 400*800 400 800 30 704 22(18+4) 392 816 20 105 10 213 110 1.45
    X11 400*1000 400 1000 30 904 22(18+4) 395 996 20 105 10 255 110 1.9
    X11 500*1000 500 1000 30 858 22(18+4) 492 1016 20 105 10 387 110 2
    X11 600*1000 600 1000 30 858 22(18+4) 592 1016 20 107 10 432 110 2.4
    X11 800*1000 800 1000 30 858 22(18+4) 795 1026 20 115 15 523 110 3.2
    X11 500*1500 500 1500 30 1372 22(18+4) 492 1490 20 112 15 643 110 5
