  • 立轴圆台平面磨床

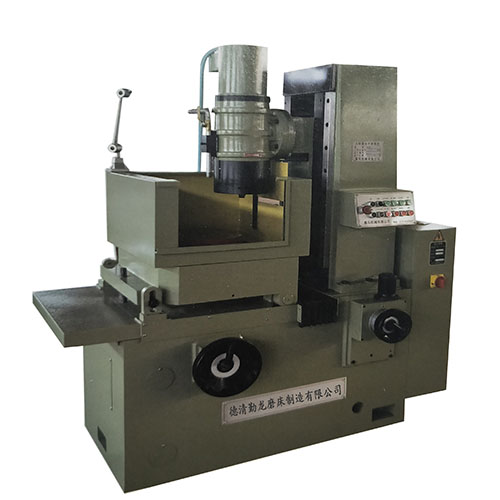

立轴圆台平面磨床M7450

立轴圆台平面磨床,以砂轮端面进行磨削,是一种高效率、紧密稳定的加工机床。
产品适用于冶金、锯片、汽配、工具、轴承等行业,对大型零部件进行磨削加工。

全国热线

18268261322


产品·特点


  • 床身和磨头改进床身和磨头改进

    该系列磨床在提高床身和磨头刚性作了较大改进,工作台底部导轨,立柱导轨各增加一套电子泵油系统,可自动泵油,油量可调。

  • 立柱调整结构紧凑、精度稳定

    立柱采用三点调整,结构紧凑,工作台为圆形强力电磁吸盘,磁力均匀可调,精度稳定,功率大,电子充退磁,并配有冷却液净化装置等。

  • 保证精密度保证精密度

    该系列磨床主要用来磨削毛胚及一般精密的大型零件,表面粗糙度达0.8以上,平行度0.02/1000㎜以内。


技术·规格


主要技术规格 M7450 M7475B M7480 M74100 M74125 M74160 M74180 M74200 M74250
Main TechnicaL Specifications
工作台直径(mm) Φ500 Φ750 Φ800 Φ1000 Φ1250 Φ1600 Φ1800 Φ2000 Φ2500
Diameter Of Work Table(mm)
磨削工件最大尺寸 Φ500*300 Φ750*320 Φ800*320 Φ1000*400 Φ1250*400 Φ1600*400 Φ1800*400 Φ2000*400 2500*450
Maximum Size Of Grinding Workpiece(mm)
工作台转速(rpm) 24 13:20 13:20 12:24 12:24 16 16 10:15 10
Revoving Speed Of Work Table (rpm)
工作台移动距离 450 450 570 675 810 810 1050 1300
Displacement distance of work bench(mm)
工作台移动速度(m/min) 3.7 4 4 3.7 3.7 2.5 2.5 2.5 2
Movement speed of work bench(m/min)
工作台旋转电机功率(kw) 2.2 2.2 2.2 2.4/1.5 2.4/1.5 5.5 5.5 7.5 7.5
Power of rotary motor of work bench(kw)
工作台移动电机功率(kw) 1.1 1.1 1.1 1.1 1.1 3.0 3.0 3.0 4.0
Power of travelling motor of work bench (kw)
磨头主轴转速(rpm) 940 940 940 740 740 585
Speed Of Main Spindle Of Grinding Wheel (rpm)
磨头快速移动速度(m/min) 0.35 0.22 0.22 0.15 0.15 0.09
Rapid moving speed of grinding head(m/min)
磨头电机功率(kw) 22 25 25 45 45 75 75 90 90
Motor power of grinding head(kw)
磨头升降电机功率(kw) 0.55 0.55 0.55 0.55 0.55 1.5 1.5 1.5 2.5
Power of elevating motor of grinding head(kw)
水泵电机功率(kw) 0.12 0.25
Power of water pump motor (kw)
机床总功率(kw) 25 30 30 50 50-65 84 84 85 106
Total power of machine tool(kw)
机床重量(约)T 4 6 6 7.5 8.5 24 24 28 40
Weight of machine tool (approximately)(T)
