  • 梅花极型磁盘

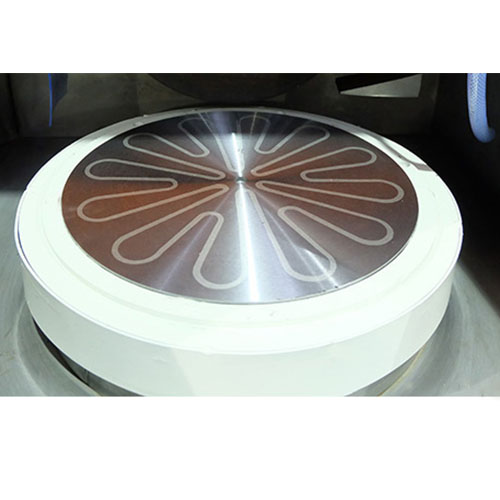

梅花极型电磁吸盘

同心圆型电磁吸盘是圆台平面磨床的主要部件,用于吸持导磁性材料进行磨削加工,吸力为80-120牛顿/平方厘米。
常见圆形电磁吸盘包括同心圆形、梅花极型和放射极型。

全国热线

18072822299/400-618-6887


图片·示意


图片示意

产品·特点


  • 加工效率高加工效率高

    电磁吸盘结构独特,热变量小,可提高磨削加工效率80%以上。

  • 独特工艺吸力均匀

    磁盘吸力均匀,精选耐腐蚀材料,特别的密封工艺防潮性能好,加工精度高,可完成物料表面的无损伤加工。

  • 生产经验丰富生产经验丰富

    拥有十余年生产经验,可以为您量身定制磁盘方案。















  • 技术·规格


    型号 主要尺寸 额定电流 直流电压 净重
    A B C D E
    X21 500 510 500 100 25 12 1.8 110 137
    X21 780 780 770 180 35 18 4 110 500
    X21 800 800 780 180 35 13 2.5 110 600
    X21 1000 1000 980 156 35 20 4.6 110 1250
    X21 1250 1250 1230 160 35 20 14 110 1450
    X21 1600 1600 1580 160 35 20 15.4 110 1650



热品推荐 / Hot product
数控卧轴圆台平面磨床M7333

数控卧轴圆台平面磨床M7333

M7333卧式圆台平面磨床是我公司吸收国内外高精磨床结构与制造技术开发出的新型系列卧轴式圆台平面磨床。工作圆台直径ф330mm,采用工作台在床身上变频旋转,拖板沿水平往复移动,磨头沿拖板垂直移动进给的布局型式。磨头主轴采用静压磨头。床身、立柱上布局直线导轨和滚珠传动单元,采用准确定位伺服电机驱动。整体结构稳重紧凑、精度高、性能可靠、制造工艺性好,操作使用方便。
数控卧轴圆台平面磨床M7325

数控卧轴圆台平面磨床M7325

卧轴圆台平面磨床M7325是我公司吸收国内外高精磨床结构与制造技术开发出的新型系列卧轴式圆台平面磨床。工作圆台直径ф250mm,采用工作台在床身上变频旋转,拖板沿水平往复移动,磨头沿拖板垂直移动进给的布局型式。磨头主轴轴承采用精密滚动轴承,刚性好、精度高。床身、立柱上布局直线导轨和滚珠传动单元,采用准确定位伺服电机驱动。整体结构稳重紧凑、精度高、性能可靠、制造工艺性好,操作使用方便。
数控卧轴圆台平面磨床

数控卧轴圆台平面磨床SKM73100

SKM73100卧轴式圆台平面磨床是我公司吸收国内外高精磨床结构与制造技术开发出的新型卧轴圆台平面磨床。工作圆台直径ф1050mm,采用工作台在床身上变频旋转,拖板沿水平往复移动,磨头沿拖板垂直移动进给的布局型式。磨头主轴轴承采用精密滚动轴承,刚性好、精度高。床身、立柱上布局直线导轨副和滚珠传动单元,采用准确定位伺服电机驱动。整体结构稳重紧凑、精度高、性能可靠、制造工艺好,操作方便。
数控卧轴圆台平面磨床

数控卧轴圆台平面磨床SKM73120

SKM73120卧轴式圆台平面磨床是我公司吸收国内外高精磨床结构与制造技术开发出的新型系列卧轴式圆台平面磨床。工作圆台直径ф1250mm,采用工作台在床身上变频旋转,拖板沿水平往复移动,磨头沿拖板垂直移动进给的布局型式。磨头主轴轴承采用精密滚动轴承,刚性好、精度高。床身、立柱上布局直线导轨副和滚珠传动单元,采用准确定位伺服电机驱动。整体结构稳重紧凑、精度高、性能可靠、制造工艺性好,操作方便。
